Volkswagen Golf > Cuadros generales del vehículo

Vista frontal

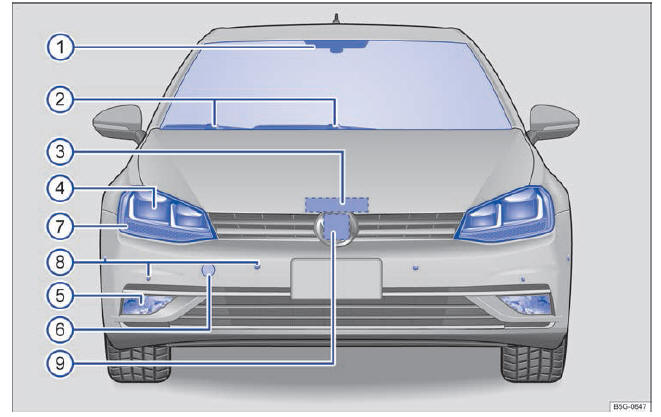

Fig. 2 Cuadro general del frontal del vehículo.

Leyenda de la fig. 2:

1. Sensor de lluvia y de luz con:
   • Cámara del asistente de luz de carretera (Light Assist)
2. Limpiaparabrisas
3. Palanca de desbloqueo del capó del motor
4. Faro
5. Faro antiniebla
6. Alojamiento de la argolla de remolque delantera detrás de una tapa
7. Intermitente
8. Sensores para:
   • Ayuda de aparcamiento
   • Sistema de aparcamiento asistido
9. Sensor de radar para:
   • Control de crucero adaptativo (ACC)
   • Sistema de vigilancia Front Assist

Las posiciones 4 , 5 , 7 y 8 se encuentran en el mismo lugar a la izquierda y a la derecha.

Vista lateral

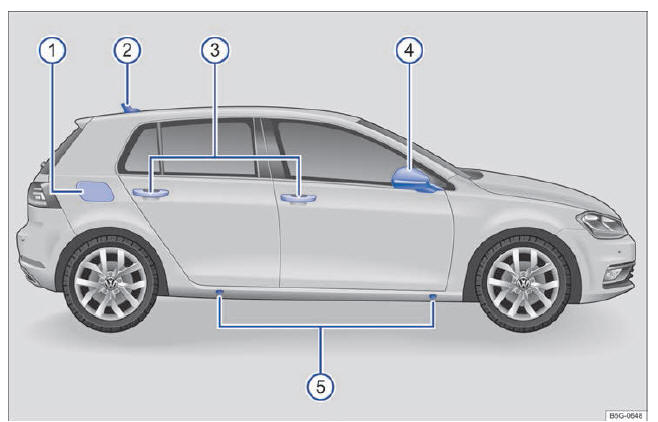

Fig. 3 Cuadro general del lado derecho del vehículo.

Leyenda de la fig. 3:

1. Tapa del depósito de combustible
2. Antena de techo
3. Manillas de las puertas
4. Retrovisor exterior
   • Intermitente adicional
   • Luces de orientación
5. Puntos de apoyo para el gato

Las posiciones 3 a 5 se encuentran en el mismo lugar también en el otro lado del vehículo.

Vista trasera

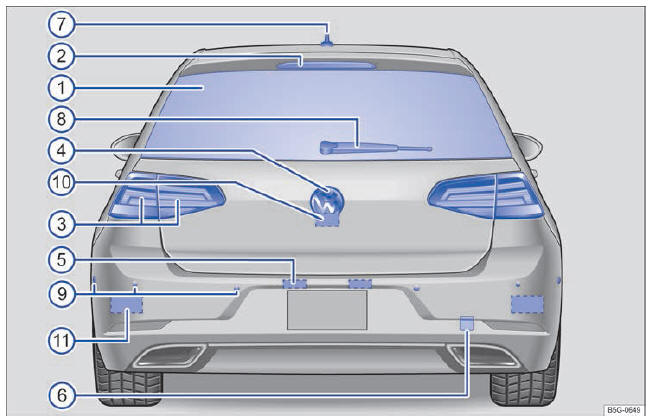

Fig. 4 Cuadro general de la parte trasera del vehículo.

Leyenda de la fig. 4:

1. Luneta con calefacción
2. Tercera luz de freno
3. Grupos ópticos traseros
4. Emblema de Volkswagen para abrir el portón del maletero
5. Luz de matrícula
6. Alojamiento de la argolla de remolque trasera detrás de una tapa
7. Antena de techo
8. Limpialuneta
9. Sensores para:
   • Ayuda de aparcamiento
   • Sistema de aparcamiento asistido
10. Zona de la cámara del asistente de marcha atrás (Rear View)
11. Detrás del paragolpes: sensor de radar para los sistemas de asistencia

Las posiciones 3 , 5 , 9 y 11 se encuentran en el mismo lugar a la izquierda y a la derecha.

Puerta del conductor

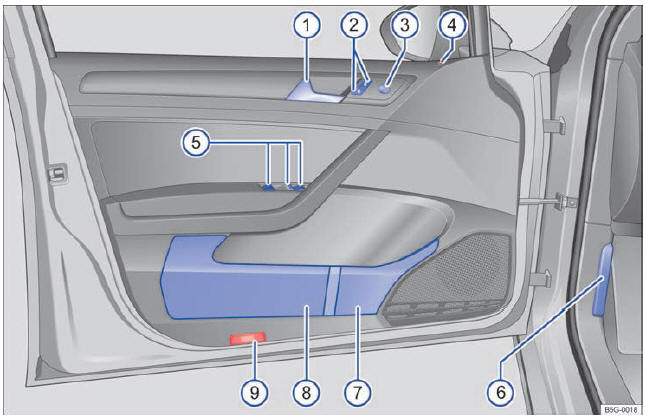

Fig. 5 Cuadro general de los mandos dispuestos en la puerta del conductor.

Leyenda de la fig. 5:

1. Manilla de la puerta
2. Tecla para bloquear y desbloquear el vehículo
3. Mando para ajustar los retrovisores exteriores:
   • Ajuste de los retrovisores exteriores
   • Calefacción de los retrovisores exteriores
   • Plegado de los retrovisores exteriores
4. Testigo de control del cierre centralizado
5. Teclas para accionar las ventanillas
   • Elevalunas eléctrico
   • Tecla de seguridad para los elevalunas traseros
6. Palanca de desbloqueo del capó del motor
7. Portabotellas
8. Portaobjetos con espacio para guardar un chaleco reflectante
9. Catadióptrico

Lado del conductor

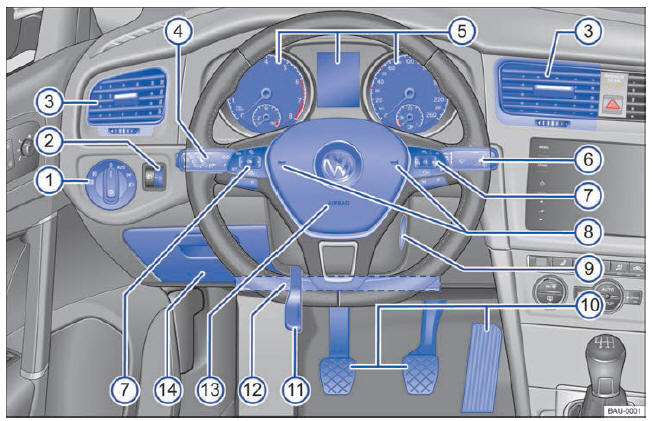

Fig. 6 Cuadro general del lado del conductor.

Leyenda de la fig. 6:

1. Mando de las luces
   • Luces diurnas independientes o permanentes
   • Control automático de la luz de cruce
   • Luz de posición y luz de cruce ,
   • Luces antiniebla ,
2. Regulador para:
   • Regulación del alcance de las luces
3. Difusor de aire
4. Palanca
   • para encender y apagar la luz de carretera
   • para las ráfagas de luz
   • para los intermitentes
   • para la luz de estacionamiento
   • con mando y teclas para manejar el regulador de velocidad (GRA) y el limitador de velocidad ,
   • con tecla para los sistemas de asistencia al conductor
5. Cuadro de instrumentos:
   • Instrumentos
   • Pantalla
   • Testigos de advertencia y de control
6. Palanca
   • para conectar el limpiaparabrisas
   • para el barrido intermitente del parabrisas o para conectar el sensor de lluvia
   • para ajustar la duración de los intervalos de barrido o la sensibilidad del sensor de lluvia
   • para desconectar el limpiacristales
   • para el barrido breve
   • para el barrido automático del limpialavaparabrisas
   • para el limpialuneta
   • para el barrido automático del limpialavaluneta
   • con teclas para manejar el sistema de información Volkswagen ,
7. Mandos del volante multifunción
   • Teclas para manejar el regulador de velocidad (GRA) y el limitador de velocidad , , , ,
   • Teclas para manejar el control de crucero adaptativo (ACC) , , , ,
   • Ajuste del volumen del sistema de infotainment o de una conversación telefónica
   • Teclas para manejar el sistema de información Volkswagen , ,
   • Abrir el menú principal del teléfono o aceptar llamadas telefónicas
   • Activación del sistema de control por voz
   • Audio, navegación
8. Bocina
9. Cerradura de encendido
10. Pedales
11. Palanca para el ajuste de la columna de dirección
12. Ubicación del airbag para las rodillas en el tablero de instrumentos
13. Airbag frontal del conductor
14. Portaobjetos

Consola central

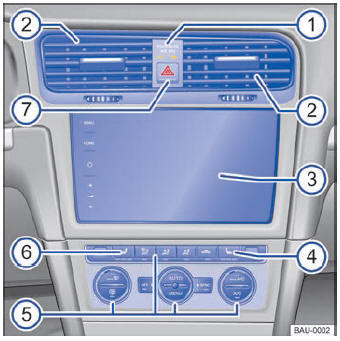

Fig. 7 Cuadro general de la parte superior de la consola central.

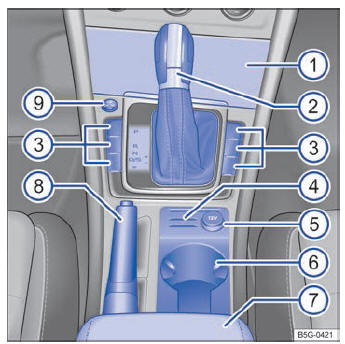

Fig. 8 Cuadro general de la parte inferior de la consola central.

Leyenda de la fig. 7:

1. Testigo de control de la desactivación del airbag frontal del acompañante
2. Difusor de aire
3. Sistema de infotainment (montado de fábrica)
   • Pantalla táctil
   • Radio → cuaderno Sistema de infotainment
   • Sistema de navegación → cuaderno Sistema de infotainment
4. Tecla de la calefacción del asiento derecho
5. Mandos para:
   • Climatizador manual
   • Climatronic
6. Tecla de la calefacción del asiento izquierdo
7. Pulsador para conectar y desconectar los intermitentes de emergencia

Leyenda de la fig. 8:

1. Portaobjetos
   • Con toma multimedia AUX-IN , toma USB o toma multimedia MEDIA-IN → cuaderno Sistema de infotainment
2. Palanca para:
   • Cambio manual
   • Cambio automático
3. Teclas para:
   • Selección del perfil de conducción (Driving Mode Selection)
   • Sistema Start-Stop
   • Sistema de aparcamiento asistido
   • Ayuda de aparcamiento
   • Tecla para conectar y desconectar el ASR
4. Portatarjetas
5. Toma de corriente de 12 voltios
6. Portabebidas
7. Reposabrazos central delantero con portaobjetos
8. Palanca del freno de mano
9. Pulsador para poner en marcha y parar el motor (Press & Drive) (sistema de cierre y arranque Keyless Access)

Lado del acompañante

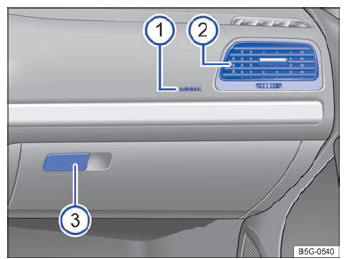

Fig. 9 Cuadro general del lado del acompañante.

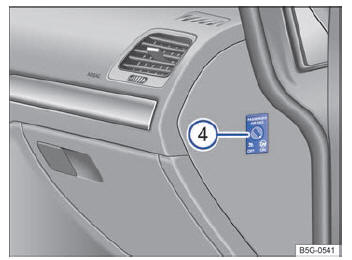

Fig. 10 Tablero de instrumentos con la puerta del acompañante abierta.

Leyenda de la fig. 9 y fig. 10:

1. Ubicación del airbag frontal del acompañante en el tablero de instrumentos
2. Difusor de aire
3. Manilla de la guantera
4. Lateral del tablero de instrumentos: conmutador de llave para desactivar el airbag frontal del acompañante

Mandos en el revestimiento interior del techo

Teclas para las luces interiores y de  lectura

Mando del techo de cristal
