Citroen C-Elysee > Rueda de repuesto

Procedimiento para sustituir una rueda dañada por la rueda de repuesto utilizando las herramientas suministradas con el vehículo.

Acceso a las herramientas

Las herramientas se encuentran bajo el suelo del maletero.

• Abra el maletero.
• Levante el suelo y retírelo.
• Retire la caja de almacenamiento que contiene las herramientas.

Lista de herramientas

Estos útiles son específicos para su vehículo y pueden variar según el equipamiento. No los utilice con otros fines diferentes a los enumerados a continuación.

1. Llave de desmontaje de las ruedas.

   Permite desmontar el tapacubos y los tornillos de fijación de la rueda.

2. Gato con manivela integrada.

   Permite elevar el vehículo.

3. Herramienta de desmontaje de los embellecedores de los tornillos de las ruedas.

   Permite desmontar los embellecedores de los tornillos de las llantas de aluminio.

4. Argolla de remolcado.

Para más información relativa al Remolcado del vehículo, consulte el apartado correspondiente.

Estos útiles, que pueden variar según el nivel de equipamiento, son específicos para su vehículo.

El gato no necesita mantenimiento.

Acceso a la rueda de repuesto

La rueda de repuesto está situada bajo el suelo del maletero.

Según la motorización, la rueda de repuesto es una rueda estándar o de tipo "galleta" (BlueHDi 100).

Extracción de la rueda

• Abra el compartimiento de herramientas (rueda de repuesto estándar).

• Afloje el tornillo central.
• Retire el dispositivo de fijación (tuerca y tornillo).
• Levante la rueda de repuesto hacia usted tirando por la parte de atrás.
• Saque la rueda del maletero.

Colocación de la rueda en su lugar

• Vuelva a colocar la rueda en su emplazamiento.
• Afloje unas vueltas el tornillo.
• Coloque el dispositivo de fijación (tuerca y tornillo) en el centro de la rueda.
• Apriete al máximo la tuerca central, hasta percibir un clic, para sujetar correctamente la rueda.

• Fije la caja de almacenamiento de herramientas de nuevo en su lugar (rueda de repuesto estándar).

Si no hay una rueda de repuesto en el alojamiento, el dispositivo de fijación (tuerca y tornillo) no puede volver a colocarse.

Desmontaje de una rueda

Estacionamiento del vehículo

Detenga el vehículo en un lugar donde no obstaculice la circulación. El suelo debe ser horizontal, estable y no deslizante.

Nunca se sitúe debajo de un vehículo elevado mediante un gato; utilice un caballete.

No utilice un gato que no sea el facilitado por el fabricante.

* posición P en la caja de cambios automática

Rueda con tapacubos Para desmontar la rueda, desmonte primero el tapacubos con la llave de rueda 1 tirando por la abertura de la válvula.

Al volver a montar la rueda, después de apretar los tornillos de la rueda, monte el tapacubos comenzando por colocar la abertura del mismo en línea con la válvula y presionando luego por todo su contorno con la palma de la mano.

Lista de operaciones

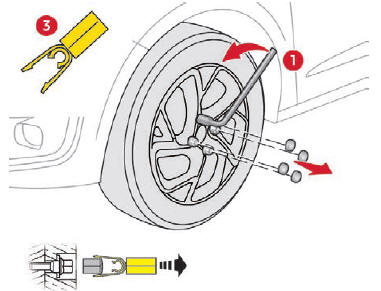

• Desmonte los embellecedores de todos los tornillos de rueda con el útil 3 (llantas de aluminio).
• Afloje los tornillos solo con la llave de desmontaje de ruedas 1.

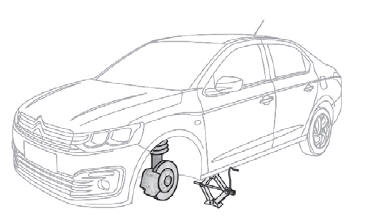

• Sitúe la base del gato 2 en el suelo y asegúrese de que queda justo debajo del punto de elevación delantero A o trasero B previsto en los bajos del vehículo, el más cercano a la rueda que vaya a cambiar.

• Despliegue el gato 2 hasta que la parte superior esté en contacto con el punto de elevación A o B utilizado; la zona de apoyo A o B del vehículo debe encajar en el centro de la parte superior del gato.
• Levante el vehículo hasta dejar suficiente espacio entre la rueda y el suelo para, a continuación, poder montar fácilmente la rueda de repuesto (no pinchada).

Compruebe que el gato está colocado de forma estable. Si el suelo está resbaladizo o poco firme, el gato podría deslizarse o hundirse provocando lesiones.

Coloque el gato únicamente en los puntos de elevación A o B bajo el vehículo, asegurándose de que el punto de contacto del vehículo está centrado en la parte superior del gato. En caso contrario, podría generar daños en el vehículo y/o el gato podría hundirse provocando lesiones.

• Retire los tornillos y guárdelos en un lugar limpio.

• Desmonte la rueda.

Almacenamiento de la rueda dañada La rueda dañada puede guardarse en el alojamiento de debajo del suelo para la rueda de repuesto estándar.

Si la rueda de repuesto es del tipo "galleta", la rueda dañada no puede guardarse en el alojamiento de debajo del suelo. Debe guardarse en el maletero; proteja el interior del maletero con una lona.

Montaje de una rueda

Fijación de la rueda de repuesto Si el vehículo va equipado con llantas de aluminio, es normal observar que, al apretar los tornillos durante el montaje, las arandelas no están en contacto con la rueda de repuesto. La sujeción de la rueda está asegurada por el apoyo cónico de cada tornillo.

Lleve a reparar la rueda pinchada y vuelva a montarla en el vehículo lo antes posible.

Lista de operaciones

• Coloque la rueda en posición en el cubo.
• Apriete los tornillos al máximo con la mano.
• Efectúe un apriete previo de los tornillos utilizando solo la llave de desmontaje de las ruedas 1.

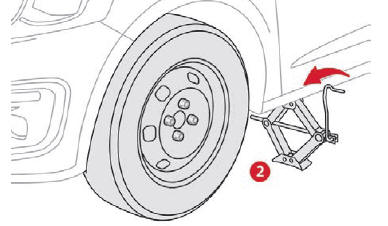

• Baje el vehículo de nuevo hasta el suelo.
• Pliegue el gato 2 y retírelo.

• Apriete los tornillos solo con la llave de desmontaje de las ruedas 1.
• Permite desmontar los embellecedores de los tornillos de rueda (llantas de aluminio).
• Guarde las herramientas en la caja.
